Unterkonstruktion & Befestigung der Kragarmtreppe

Optisch scheint bei einer Kragarmtreppe jede einzelne Stufe völlig frei zu schweben, ganz ohne erkennbare Stütze. Dahinter steckt jedoch stets eine sorgfältig geplante, meist vollständig verdeckte Unterkonstruktion aus Stahl, die sämtliche auftretenden Kräfte zuverlässig in die tragende Wand ableitet. Einen allgemeinen Überblick über Funktionsprinzip, Vorteile und Kosten liefert der Grundlagenbeitrag Freitragende Treppe (Kragarmtreppe): Konstruktion, Vorteile & Kosten. Dieser Beitrag von treppe-einbauen.de geht gezielt in die Tiefe: Wie ist die verdeckte Unterkonstruktion aufgebaut, wie unterscheidet sich die Befestigung je nach Wandmaterial, und worauf kommt es beim nachträglichen Einbau besonders an?

Key Takeaways

– Stahlkonsolen haben typisch etwa 60 mal 30 Millimeter Querschnitt, rund 8 Millimeter Wandstärke und wiegen je Konsole etwa 16 Kilogramm.

– Die Einbindetiefe der Konsolen liegt je nach Wandart bei mindestens 12 bis 18 cm, in der Praxis meist zwischen 15 und 25 cm.

– Bei Stahlbeton kommen chemische Dübel mit M10-Gewindestangen zum Einsatz; bei Porenbeton reicht ein einzelner Stein oft nicht aus.

– Eine durchgehende Wandschiene statt einzelner Konsolen bietet mehr Sicherheitsreserve bei längeren Treppenläufen, ist aber aufwendiger.

Aus welchen Teilen besteht die Unterkonstruktion einer Kragarmtreppe?

Die eigentliche, tatsächlich tragende Funktion übernehmen bei den allermeisten heute üblichen Ausführungen verdeckte Stahlkonsolen. Typisch sind laut goodweld.de Stahlprofile mit etwa 60 mal 30 Millimetern Querschnitt und rund 8 Millimetern Wandstärke, je Konsole etwa 16 Kilogramm schwer, meist pulverbeschichtet gegen Korrosion. Jede einzelne Konsole wird sorgfältig an der Wand verankert und trägt später zuverlässig die darüber aufgesetzte Stufe, unabhängig davon, ob diese letztlich aus Holz, Naturstein, Beton oder Stahl gefertigt ist. Welches Material sich für die sichtbare Stufenoberfläche eignet und wie stark sich das jeweilige Eigengewicht auf die Wandanforderungen auswirkt, behandelt der Beitrag Freitragende Treppe aus Holz, Granit, Beton & Stahl ausführlich.

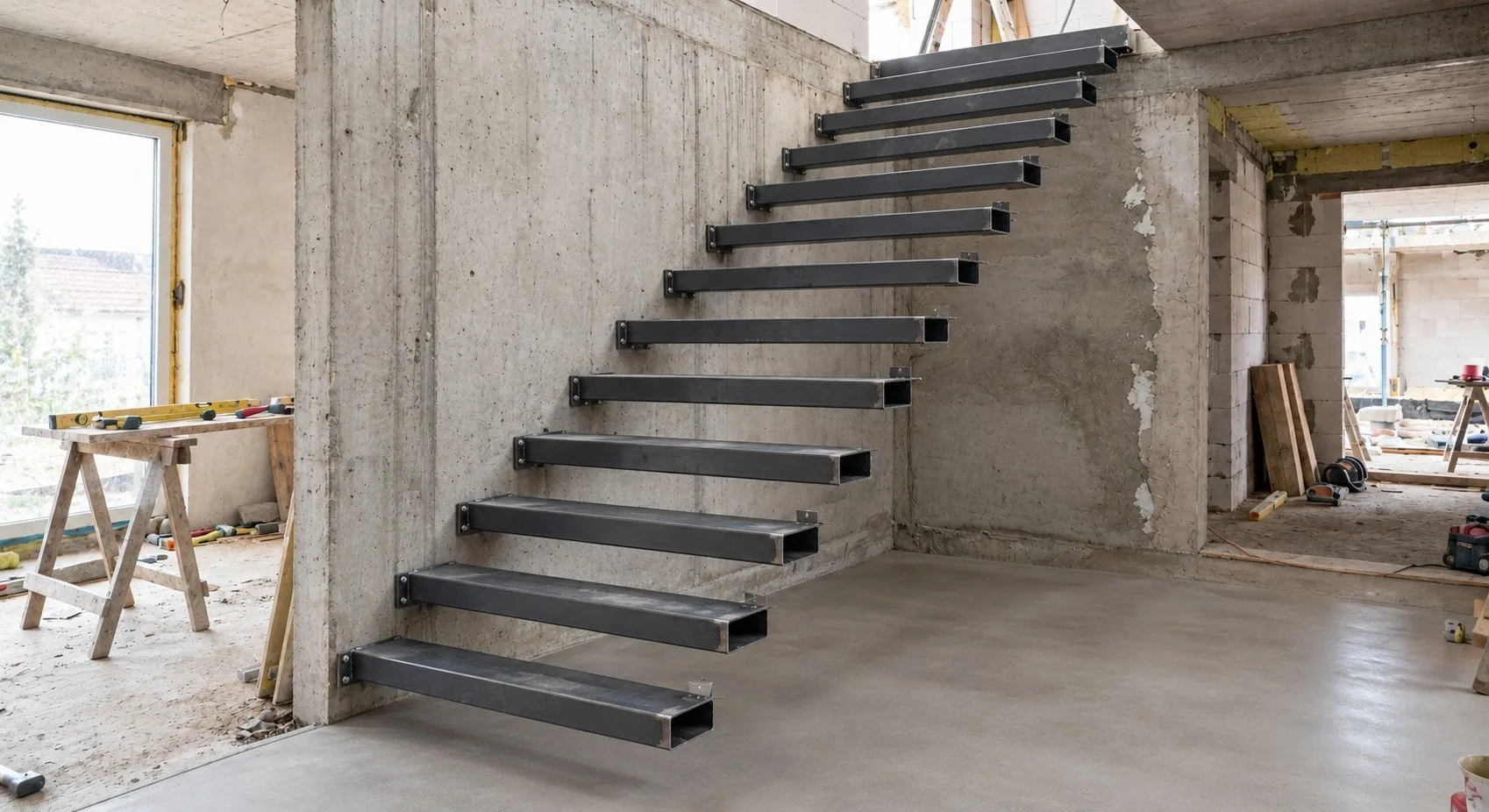

Viele Systeme verzichten dabei nach Angaben von kragarmtreppen24.de nicht auf eine reine Punktverankerung je Konsole, sondern integrieren zusätzlich eine durchgehende Stahlschiene in die Wand, an der die einzelnen Kragarme angeschweißt sind. Der Vorteil: Eine einzelne, stark belastete Stufe stützt sich nicht nur auf ihre eigene Verankerung. Die Last verteilt sich zu einem gewissen Grad auf die gesamte Schiene und damit auf mehrere Wandbereiche gleichzeitig, statt sich ausschließlich auf einen einzelnen Ankerpunkt zu konzentrieren.

Befestigung je nach Wandmaterial

Die konkrete, praktisch umgesetzte Befestigung unterscheidet sich dabei deutlich je nach vorhandenem Wandaufbau:

• Stahlbeton: Hier kommen üblicherweise chemische Dübel in Kombination mit hochfesten M10-Gewindestangen zum Einsatz. Der Injektionsmörtel härtet im Bohrloch aus und verbindet die Gewindestange fest mit dem umgebenden Beton. Diese Verbindung gilt als besonders zuverlässig, da Stahlbeton sowohl Zug- als auch Druckkräfte gleichmäßig aufnehmen kann.
• Vollziegel-Mauerwerk und Kalksandstein: Geeignet sind ausschließlich Vollsteine ohne Loch- oder Hohlkammern. Zusätzlich ist häufig eine Rückverankerung nötig, die die Last über einen größeren Wandbereich verteilt, statt sie auf den unmittelbaren Bohrlochbereich zu konzentrieren. Hohlblocksteine lassen sich dabei von außen kaum von Vollsteinen unterscheiden, weshalb eine Sichtprüfung des geöffneten Mauerwerks vor der endgültigen Planung unverzichtbar bleibt.
• Porenbeton (Sonderfall): Die Einzellast einer Stufe kann einen einzelnen Porenbetonstein leicht überfordern. Gängige Lösungsansätze sind: die Last gezielt über mehrere Steine zu verteilen, eine verdeckte Stahlwange in die Wand einzulassen, oder alternativ eine tragende Vorsatzschale vor die eigentliche Wand zu setzen. Welche dieser drei Lösungen im Einzelfall sinnvoll ist, hängt stark von der vorhandenen Wanddicke und der geplanten Stufenlast ab und sollte immer gemeinsam mit dem Statiker entschieden werden.

Wandschiene oder Einzelkonsole: Welches System passt wann?

Die Entscheidung zwischen einzelnen, unabhängigen Konsolen und einer durchgehenden Wandschiene hängt stark von der geplanten Stufenzahl und der Wandqualität ab. Bei kurzen Treppenläufen mit wenigen Stufen und einer durchgehend gleichmäßigen, hochwertigen Stahlbetonwand reichen einzelne Konsolen oft aus, da jede Verankerung für sich genommen bereits ausreichend Reserve bietet.

Bei längeren Treppenläufen oder wenn die Wandqualität nicht überall gleich gut ist, spricht deutlich mehr für eine durchgehende Schiene. Zeigt eine einzelne Wandpartie unerwartete Schwächen, etwa durch eine im Vorfeld nicht erkannte Unregelmäßigkeit im Mauerwerk, fängt die Schiene einen Teil dieser lokalen Schwäche über die Nachbarbereiche ab. Die betroffene Stufe bleibt dadurch nicht allein auf ihre eigene, möglicherweise geschwächte Verankerung angewiesen. Diese zusätzliche Sicherheitsreserve hat allerdings ihren Preis: Die Fertigung und Montage einer durchgehenden Schiene ist aufwendiger als das Setzen einzelner, unabhängiger Konsolen.

Einbindetiefe: Wie tief müssen die Konsolen in der Wand sitzen?

Die tatsächliche Einbindetiefe der einzelnen Stahlkonsolen liegt laut tischler-schreiner.org je nach Wandart bei mindestens 12 bis 18 Zentimetern, in der praktischen Umsetzung meist zwischen 15 und 25 Zentimetern. Als grobe Faustregel gilt dabei generell: Je tiefer eine einzelne Konsole in der Wand verankert wird, desto gleichmäßiger verteilt sich die auftretende Last auf das umgebende Mauerwerk oder den tragenden Beton. Die fertig montierte Stufe neigt dadurch später auch deutlich weniger zum Schwingen unter Belastung.

Eine zu geringe Einbindetiefe zeigt sich in der Praxis oft erst spät, teils erst nach mehreren Jahren Nutzung, wenn sich unter wiederholter Belastung eine minimale, zunächst kaum wahrnehmbare Lockerung im Bohrloch entwickelt. Genau deshalb sollte die Einbindetiefe niemals allein nach optischem Eindruck oder aus Kostengründen reduziert werden, sondern ausschließlich nach der statischen Berechnung für die konkrete Kombination aus Wandmaterial, Stufenlänge und erwarteter Belastung. Eine großzügiger bemessene Einbindetiefe kostet zwar etwas mehr an Bohraufwand und Befestigungsmaterial, verschafft der gesamten Konstruktion aber eine spürbare Sicherheitsreserve für die gesamte Nutzungsdauer.

Nachträglicher Einbau: Warum Verbundmörtel die bessere Wahl ist

Beim nachträglichen Einbau in ein bestehendes Gebäude stoßen standardisierte Fertigteil-Sets, die eigentlich für gleichmäßige Neubauwände konzipiert sind, schnell an ihre Grenzen. Die vorhandene Wand ist selten so homogen wie im Rohbau geplant, wie auch der bereits im Grundlagenbeitrag beschriebene Praxisfall zeigt, bei dem sich die tatsächliche Bewehrungslage in einer Stahlbetonwand von der ursprünglichen Planung unterschied.

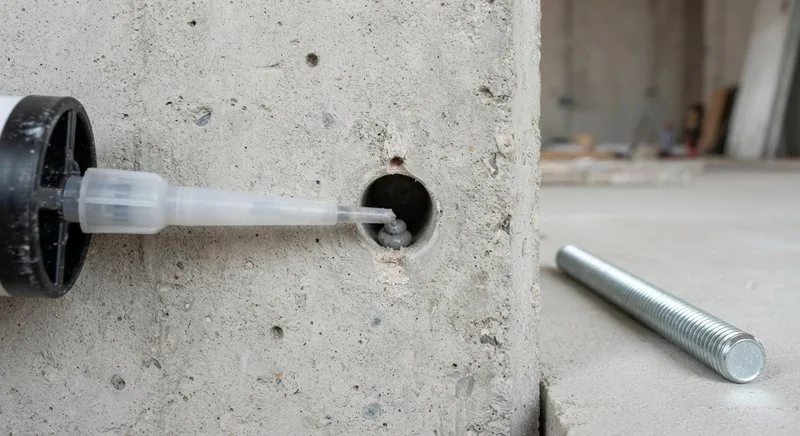

Bei Bestandswänden setzen Fachbetriebe deshalb fast ausschließlich auf Verbundmörtel statt auf klassische Spreizdübel. Der entscheidende Unterschied: Verbundmörtel härtet laut goodweld.de im Bohrloch chemisch aus, ohne dabei einen seitlichen Spreizdruck auf das umgebende Mauerwerk auszuüben. Bei älterem, mitunter sprödem Bestandsmauerwerk kann genau dieser Spreizdruck bei klassischen Dübeln zu feinen Rissen oder einer Lockerung der Verankerung führen, ein Risiko, das Verbundmörtel weitgehend vermeidet.

Wie die Stufe auf der Unterkonstruktion befestigt wird

Die Stahlkonsole selbst ist nur die halbe Miete: Genauso wichtig für die spätere Stabilität der gesamten Konstruktion ist die eigentliche Verbindung zwischen der tragenden Konsole und der darüber liegenden, sichtbaren, begehbaren Stufe. Bei Holzstufen wird die Konsole meist vollständig in das Stufenmaterial eingelassen, sodass von außen nur die Holzoberfläche sichtbar bleibt und der tragende Stahlkern komplett verdeckt liegt. Bei Naturstein- oder Betonstufen erfolgt die Verbindung häufig über eingegossene oder nachträglich eingeklebte Gewindehülsen, in die die Konsole von unten verschraubt wird.

Bei Stahlstufen entfällt diese zusätzliche Verbindungsebene meist vollständig, da Konsole und sichtbare Stufe hier oft aus einem durchgehenden Bauteil gefertigt oder direkt miteinander verschweißt werden. Das reduziert die Zahl der potenziellen Schwachstellen in der gesamten Konstruktion, da eine Verbindungsstelle weniger vorhanden ist, an der sich später Spiel oder Lockerungen entwickeln könnten.

Bei Glasstufen, die vor allem bei sehr reduziert wirkenden Treppen zum Einsatz kommen, wird die Konsole meist von unten an eine verstärkte Glasplatte geklemmt oder geklebt. Die Verbindungsstelle muss dabei besonders sorgfältig gegen punktuelle Spannungsspitzen im Glas abgesichert werden. Ein unsachgemäß ausgeführter Klemmpunkt kann bei Glas im schlimmsten Fall zu feinen Rissen führen, die von außen zunächst kaum sichtbar sind, die Tragfähigkeit der Stufe aber dauerhaft und unwiederbringlich beeinträchtigen können.

Ein weiterer praktischer Unterschied zum Neubau betrifft die Reihenfolge der Arbeiten. Im Neubau lässt sich die Unterkonstruktion bereits vor dem Verputzen exakt in die Wandbewehrung integrieren. Bei einer Bestandswand muss dagegen zunächst der vorhandene Putz im Verankerungsbereich vollständig entfernt werden, bevor überhaupt die tatsächliche Wandbeschaffenheit sichtbar wird. Diese zusätzliche Vorarbeit lässt sich zeitlich kaum verkürzen, ohne das Risiko einer fehlerhaften Einschätzung der Wand einzugehen.

Prüfung und Abnahme: Wie die fertige Konstruktion kontrolliert wird

Nach vollständigem Abschluss der Montage sämtlicher Konsolen und aller einzelnen Stufen erfolgt üblicherweise eine abschließende fachtechnische Abnahme durch einen qualifizierten Fachbetrieb. Mit einem geeichten Drehmomentschlüssel wird dabei sorgfältig kontrolliert, ob die tatsächlich gemessenen Ankerkräfte den zuvor berechneten Sollwerten auch wirklich entsprechen. Bei Verankerungen im Mauerwerk kommt gelegentlich zusätzlich ein Endoskop zum Einsatz, um den Zustand der Dübel im Bohrloch optisch zu überprüfen, ohne die Wand dafür erneut öffnen zu müssen.

Zur Abnahme gehört außerdem eine praktische Belastungsprobe: Jede Stufe wird testweise mit einer definierten Last beaufschlagt, während gleichzeitig kontrolliert wird, ob eine messbare Durchbiegung oder Bewegung an der Wandverankerung auftritt. Erst wenn alle Stufen diese Prüfung ohne auffällige Bewegung bestehen, gilt die Unterkonstruktion als abnahmefähig. Dokumentieren Sie das Ergebnis dieser Prüfung sorgfältig schriftlich, damit bei einer späteren Reklamation oder im Rahmen der regelmäßigen Wartung stets nachvollziehbar bleibt, welcher genaue Zustand ursprünglich bei der Abnahme tatsächlich festgestellt wurde.

Korrosionsschutz und Wartung

Da die Stahlkonsolen dauerhaft im oder am Mauerwerk verbleiben und dort auch nach der Fertigstellung nicht mehr ohne Weiteres sichtbar sind, ist ein zuverlässiger Korrosionsschutz entscheidend für die Langlebigkeit der gesamten Konstruktion. Anders als bei frei zugänglichen Bauteilen lässt sich ein beginnender Korrosionsschaden an einer verdeckten Konsole von außen kaum frühzeitig erkennen. Im Innenbereich empfiehlt es sich, den Korrosionsschutz und die Abdichtung an der Wandverankerung etwa alle zwei bis drei Jahre zu kontrollieren und bei Bedarf zu erneuern.

Bei einer freitragenden Treppe im Freien gelten deutlich strengere Intervalle, da Witterungseinflüsse die Korrosion spürbar beschleunigen. Details zur alternativen Stahlkonstruktion ohne tragende Wand und zur jährlichen Wartungsroutine im Außeneinsatz finden Sie im Beitrag Freitragende Treppe im Außenbereich: Schwebende Stufen für Garten & Eingang.

Typische Fehler bei Unterkonstruktion und Befestigung vermeiden

Ein häufiger Fehler ist es, Mauerwerk vorschnell als durchgehendes Vollmauerwerk einzuschätzen, ohne die Wand tatsächlich zu öffnen und zu prüfen. Hohlblocksteine oder verdeckte Hohlräume aus früheren Sanierungen lassen sich von außen kaum erkennen, wirken sich auf die Tragfähigkeit der Verankerung aber erheblich aus.

Ebenso häufig wird die notwendige Rückverankerung bei Kalksandstein oder Porenbeton unterschätzt oder ganz übersprungen, weil die Wanddicke auf den ersten Blick ausreichend erscheint. Ohne Lastverteilung über mehrere Steine oder eine verdeckte Stahlwange kann die Einzellast einer Stufe den betroffenen Stein jedoch dauerhaft überfordern.

Ein dritter Fehler betrifft die Materialwahl der Befestigungsmittel selbst. Wer bei einer Bestandswand aus Kostengründen zu klassischen Spreizdübeln statt Verbundmörtel greift, riskiert bei sprödem oder bereits geschwächtem Mauerwerk zusätzliche Schäden durch den Spreizdruck, statt eine dauerhaft stabile Verankerung zu erhalten. Diese Zusatzarbeiten schlagen sich am Ende auch finanziell nieder. Wie stark sich eine aufwendigere Wandvorbereitung auf den Gesamtpreis auswirken kann, zeigt der Beitrag Was kostet eine freitragende Treppe?

Ein vierter, häufig unterschätzter Fehler betrifft die Einbindetiefe selbst. Wird sie allein nach der optisch verfügbaren Wanddicke bemessen, statt nach der tatsächlichen statischen Berechnung für die konkrete Stufenlänge und -last, bleibt oft zu wenig Sicherheitsreserve für spätere, unvorhergesehene Belastungsspitzen. Lassen Sie die Einbindetiefe deshalb immer vom Statiker anhand der tatsächlichen Werte festlegen, statt sich an einer allgemeinen Faustregel zu orientieren, die für Ihr konkretes Bauvorhaben möglicherweise gar nicht zutrifft.

Häufig gestellte Fragen: Unterkonstruktion der Kragarmtreppe

Fazit

Die Unterkonstruktion einer Kragarmtreppe entscheidet maßgeblich darüber, ob die schwebende Optik dauerhaft sicher bleibt. Stahlkonsolen, die passende Befestigung je nach Wandmaterial und eine ausreichende Einbindetiefe sind dabei kein optionales Detail, sondern die eigentliche tragende Substanz der gesamten Konstruktion. Lassen Sie sich beim nachträglichen Einbau in eine Bestandswand besonders sorgfältig beraten, kontrollieren Sie die fertige Verankerung fachgerecht, und behandeln Sie den Korrosionsschutz als festen Bestandteil der langfristigen Wartung statt als einmalige Maßnahme.
