Freitragende Treppe (Kragarmtreppe): Konstruktion, Vorteile & Kosten

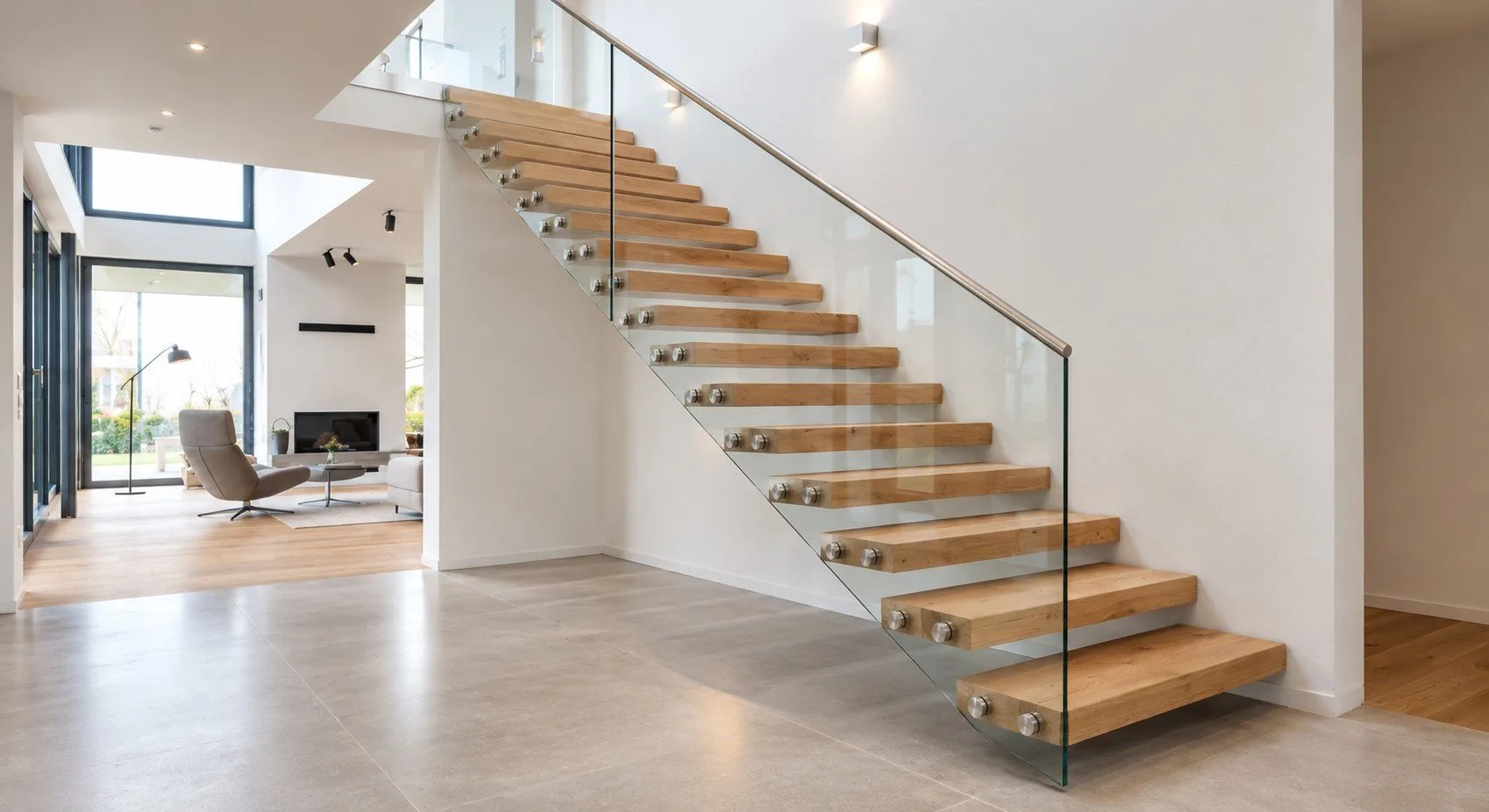

Eine freitragende Treppe wirkt auf den ersten Blick, als würden die Stufen schweben, ohne sichtbare Stütze. Dieser Beitrag von treppe-einbauen.de erklärt die Grundlagen: wie die Kragarmtreppe konstruktiv funktioniert, welche Vorteile und Nachteile sie mitbringt und wie der Bauablauf von der Planung bis zur Montage aussieht. Detaillierte Informationen zu Materialien und Kosten finden Sie jeweils in den entsprechenden, vertiefenden Beiträgen, auf die dieser Grundlagenartikel an passender Stelle gezielt verweist.

Wer sich zum ersten Mal genauer mit dem Thema beschäftigt, stößt schnell auf drei unterschiedliche Bezeichnungen für scheinbar dieselbe Treppe. Er fragt sich zu Recht, ob es sich dabei tatsächlich um verschiedene Konstruktionen handelt oder nicht. Dieser Beitrag klärt zunächst diese Begriffsverwirrung, bevor er auf die eigentliche Planung eingeht.

Key Takeaways

– Eine freitragende Treppe kostet inklusive Material und Einbau meist zwischen 12.000 und 16.800 Euro — deutlich mehr als eine Bolzen- oder Wangentreppe.

– Jede Stufe ist einseitig und einzeln in der tragenden Wand verankert, ohne Verbindung zu den Nachbarstufen — die Wand entscheidet über die Machbarkeit, nicht das Stufenmaterial.

– Zur Auswahl stehen vier Stufenmaterialien: Holz, Naturstein, Beton und Stahl, die sich in Eigengewicht und Anforderungen an die Wandstatik deutlich unterscheiden.

– Im Vergleich zu Bolzen- und Wangentreppen bietet die Kragarmtreppe die stärkste optische Leichtigkeit, aber auch die höchsten Anforderungen an die Wand.

Was ist eine freitragende Treppe? (Kragarmtreppe einfach erklärt)

Für dieselbe Konstruktion sind laut kragarmtreppen24.de drei Begriffe gebräuchlich. „Kragarmtreppe“ ist der technische Fachbegriff, „freitragende Treppe“ beschreibt die Statik-Eigenschaft, und „schwebende Treppe“ ist die umgangssprachliche Bezeichnung. Alle drei meinen dasselbe Prinzip: Jede Stufe wird einzeln und einseitig in einer tragenden Wand verankert, ohne sichtbare Wange, ohne Mittelholm und ohne Stützen darunter.

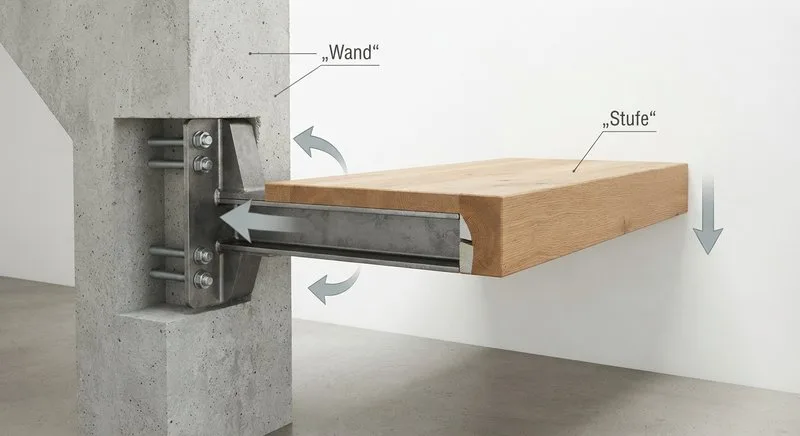

Statisch funktioniert das nach dem Kragarm-Prinzip: Die Stufe wirkt wie ein Hebel, der an einem Ende fest eingespannt ist. Biege- und Scherkräfte, die beim Betreten entstehen, werden vollständig über diese Einspannung in die Wand abgeleitet. Genau deshalb entscheidet die Wand, nicht das gewählte Stufenmaterial, ob eine freitragende Treppe an Ihrer Wunschposition überhaupt möglich ist.

Für die grundlegenden Maßanforderungen wie Steigung, Auftritt und Handlaufhöhe gelten bei einer freitragenden Treppe dieselben Vorgaben wie bei jeder anderen Treppenart. Details dazu finden Sie im Beitrag DIN 18065 — Treppen im Hochbau.

Freitragende Treppe vs. Bolzentreppe vs. Wangentreppe

Alle drei Konstruktionen zählen zu den schlanken, offenen Treppenarten, unterscheiden sich aber grundlegend in der Lastableitung. Bei der Wangentreppe tragen zwei seitliche Wangen die Stufen, was eine geschlossenere, robustere Optik erzeugt. Bei der Bolzentreppe sind die Stufen stattdessen über Zuganker (Bolzen) untereinander verbunden und leiten die Last über die gesamte Stufenkette nach oben und unten ab, statt einseitig in eine Wand.

Die Kragarmtreppe nimmt hier die konsequenteste Position ein: Jede einzelne Stufe hängt nur an ihrer Wandverankerung, ohne jede Verbindung zu den Nachbarstufen. Das erzeugt die stärkste optische Leichtigkeit aller drei Bauarten, stellt aber auch die höchsten Anforderungen an die Wand.

Wo eine freitragende Treppe besonders gut zur Geltung kommt

Besonders gut wirkt eine schwebende Treppe in offenen Wohnkonzepten mit hoher Deckenhöhe, etwa in Lofts, modernen Neubauten mit durchgesteckten Treppenaugen oder großzügigen Eingangshallen, wo die Treppe bewusst als eigenständiges Gestaltungselement in Erscheinung treten soll. Der optische Kontrast zwischen der leicht wirkenden Konstruktion und dem umgebenden Raum kommt hier besonders deutlich zur Geltung.

In kleinteilig geschnittenen Altbauwohnungen mit niedrigen Räumen tritt der schwebende Effekt einer Kragarmtreppe dagegen oft weniger stark hervor, da der räumliche Kontrast fehlt, der die Konstruktion in großzügigeren Räumen so wirkungsvoll macht. Das bedeutet allerdings nicht, dass eine Kragarmtreppe dort grundsätzlich ungeeignet wäre, wohl aber, dass sich die Investition unter Umständen weniger deutlich in der Raumwirkung niederschlägt als in einem offenen Neubau.

Vorteile einer freitragenden Treppe

Der Verzicht auf sichtbare Wangen, Mittelholm und Setzstufen bringt laut goodweld.de mehrere Vorteile mit sich, die über die reine Optik hinausgehen:

• Raumwirkung: Ohne geschlossene Setzstufen und zusätzliche Tragelemente wirkt eine freitragende Treppe deutlich platzsparender als eine klassische Konstruktion, besonders in kleineren Räumen mit begrenzter Grundfläche.
• Lichtdurchlässigkeit: Die offene Konstruktion lässt mehr Tageslicht in den darunterliegenden Bereich, statt den Raum durch eine geschlossene Treppenunterseite optisch abzuschotten.
• Design-Flexibilität: Je nach gewähltem Stufenmaterial lässt sich die Treppe an nahezu jeden Einrichtungsstil anpassen, von warmem Holz bis zu technisch-reduziertem Stahl.
• Einzelne Stufen austauschbar: Da jede Stufe eine eigenständige Verankerung hat, lässt sich im Schadensfall grundsätzlich eine einzelne Stufe austauschen, ohne die gesamte Konstruktion zu demontieren.

Nachteile: Was Sie vor der Planung wissen sollten

Der markanten Optik stehen einige praktische Einschränkungen gegenüber. Diese sollten Sie vor der Entscheidung kennen.

• Anspruchsvolle Statik: Die Konstruktion stellt deutlich höhere Anforderungen an die tragende Wand als eine Bolzen- oder Wangentreppe, bei der sich die Last auf mehrere Punkte verteilt.
• Eingeschränkte Wandauswahl: Geeignet sind in der Regel nur massive Wände aus Stahlbeton oder tragfähigem Mauerwerk. Leichtbauwände scheiden meist von vornherein aus, sofern keine aufwendige Verstärkung nachgerüstet wird.
• Offene Reinigung: Da keine geschlossene Unterseite vorhanden ist, fallen Schmutz und Staub sichtbar zwischen den Stufen hindurch, was den Reinigungsaufwand im darunterliegenden Bereich leicht erhöht.
• Höhere Kosten: Im Vergleich zu Bolzen- oder Wangentreppen liegt eine freitragende Treppe deutlich über deren Preisniveau, da jede Stufe einzeln und aufwendig verankert werden muss.
• Längere Vorlaufzeit: Praktisch jede Kragarmtreppe ist eine Sonderanfertigung, die exakt auf die individuelle Wandkonstruktion abgestimmt wird. Von der Auftragsvergabe bis zur Montage vergehen deshalb häufig mehrere Wochen, in denen die statische Prüfung und die Fertigung der Stufen den größten Zeitanteil einnehmen.

Welche Wand ist geeignet? Kurzüberblick

Die wichtigste Voraussetzung für jede freitragende Treppe ist eine ausreichend tragfähige, massive Wand. Als grobe Richtwerte gelten laut tischler-schreiner.org: Stahlbeton ab etwa 18 bis 20 Zentimeter Wanddicke, Vollziegel-Mauerwerk ab etwa 24 Zentimeter. Bei Kalksandstein oder Porenbeton ist dagegen fast immer eine gesonderte statische Prüfung nötig, da die reine Wanddicke allein oft nicht ausreicht.

Wie viel Last die Wand letztlich pro Stufe tatsächlich sicher aufnehmen muss, hängt dabei stark von Stufenbreite, gewähltem Material und konkreter Ausführung ab. Verlässliche, im Einzelfall tatsächlich belastbare Zahlen liefert ausschließlich ein erfahrener Statiker anhand Ihrer ganz konkreten Wandkonstruktion vor Ort. Wie die verdeckte Unterkonstruktion und die eigentliche Befestigung im Detail genau aufgebaut sind, behandelt der vertiefende Beitrag Unterkonstruktion & Befestigung der Kragarmtreppe.

Konstruktion und Bauablauf: Von der Planung bis zur Montage

Der gesamte Ablauf von der Entscheidung bis zur fertigen Treppe erstreckt sich üblicherweise über 10 bis 16 Wochen. Er verteilt sich auf mehrere klar getrennte Phasen: Vorbereitung und statische Berechnung, Vorfertigung der Stufen, Lieferung, Wandvorbereitung und schließlich die eigentliche Montage.

Der Statiker sollte dabei möglichst früh in die Planung einbezogen werden, idealerweise noch in der Rohbauphase vor dem Verputzen, damit die Wand von Anfang an gezielt auf die später geplante Belastung ausgelegt werden kann. Bei der eigentlichen Montage werden zunächst exakt positionierte Bohrlöcher für Dübel oder Anker gesetzt, bevor die vorgefertigten Stufen vor Ort verschraubt oder verschweißt werden. Den Abschluss bildet eine fachtechnische Abnahme, bei der die tatsächlichen Ankerkräfte üblicherweise mit einem Drehmomentschlüssel kontrolliert werden.

Beim nachträglichen Einbau in ein bereits bestehendes Gebäude verlängert sich dieser gesamte Ablauf in der Regel noch zusätzlich. Die vorhandene Wand muss vor der endgültigen Planung genau geprüft werden, teils mit Bohrkernuntersuchungen, um die tatsächliche Wandzusammensetzung hinter der sichtbaren Oberfläche festzustellen.

Ein Beispiel aus der Praxis: Im Oktober 2007 montierte ich im Umland von Leipzig eine freitragende Treppe mit 15 Holzstufen, 850 mm breit. Jede Stufe wurde einzeln an einer 200 mm dicken Stahlbetonwand mit je vier Ankerpunkten befestigt. Die Befestigungspunkte waren nach Plan angezeichnet. Konsolen und Bohrschema für alle 15 Stufen waren bereits vorbereitet. Beim Bohren der ersten Ankerlöcher trafen zwei Bohrungen direkt auf einen Bewehrungsstab, woraufhin ich die Bohrung an dieser Stelle sofort stoppte. Zunächst vermutete ich einen Fehler bei der Übertragung der Anzeichnung, doch die Kontrolle zeigte, dass die Anzeichnung exakt dem Plan entsprach. Die tatsächliche Lage der Bewehrung in der Wand wich an diesen Punkten schlicht von der ursprünglich angenommenen Lage ab.

Wir sondierten den betroffenen Wandbereich zusätzlich und zogen den Statiker hinzu. Für die betroffenen Konsolen wurde das Ankerschema um 45 mm horizontal versetzt, wobei die Mindestabstände zwischen den Ankern und zur Wandkante eingehalten blieben. Anschließend setzten wir Chemieanker mit 160 mm Einbindetiefe. Am Ende ließen sich alle 15 Stufen ohne Beschädigung der Bewehrung montieren. Eine Öffnung oder Verstärkung der Stahlbetonwand war nicht nötig, lediglich die Montage dauerte insgesamt einen Tag länger als geplant. Seitdem rechne ich bei einer Kragarmtreppe in Stahlbeton auch bei plangerechter Anzeichnung mit einer abweichenden tatsächlichen Bewehrungslage und gebe die Bohrpunkte einzeln frei, statt nach einer Kollision improvisieren zu müssen.

Typische Planungsfehler bei der Kragarmtreppe vermeiden

Ein häufiger Fehler ist es, die Wandbeschaffenheit nur äußerlich einzuschätzen, statt sie vor der endgültigen Kalkulation tatsächlich zu öffnen und zu prüfen. Eine auf dem Papier passende Wanddicke kann sich hinter dem Putz ganz anders darstellen als ursprünglich angenommen, etwa als Hohlblockstein, als zugemauerte Nische oder als andere Mauerwerksart. Lassen Sie deshalb einen kleinen Wandabschnitt im geplanten Verankerungsbereich möglichst frühzeitig öffnen, statt sich allein auf den äußeren Eindruck des Putzes zu verlassen.

Ebenso häufig wird zudem das tatsächliche Gewicht des gewählten Stufenmaterials von vornherein unterschätzt. Wer sich zunächst für eine leichte Holzkonstruktion entscheidet und später auf massiven Naturstein umschwenkt, muss damit rechnen, dass die ursprüngliche Wandberechnung nicht mehr ausreicht. Klären Sie das gewünschte Stufenmaterial deshalb möglichst frühzeitig gemeinsam mit dem Statiker ab, statt die Wand zunächst für ein Material berechnen zu lassen und sich später für ein anderes, deutlich schwereres Material zu entscheiden.

Ein dritter, oft übersehener Punkt betrifft Handlauf und Absturzsicherung. Auch wenn die Stufen selbst schweben sollen, gelten die üblichen Sicherheitsanforderungen an Geländer und Handlauf unverändert – die freitragende Konstruktion betrifft ausschließlich die Stufen, nicht die Absturzsicherung daneben. Wer diesen Punkt erst spät in der Planung berücksichtigt, riskiert nachträgliche Anpassungen an einer bereits weitgehend fertigen Konstruktion.

Ein vierter Fehler betrifft die Angebotsauswahl selbst. Wer ausschließlich den günstigsten Anbieter wählt, ohne zu prüfen, ob dessen Angebot bereits eine Wandprüfung durch einen Statiker enthält, riskiert nachträgliche Zusatzkosten, sobald sich die tatsächliche Wandbeschaffenheit als abweichend herausstellt. Holen Sie deshalb mehrere detaillierte Angebote ein und vergleichen Sie diese Position für Position, statt sich allein an der Gesamtsumme zu orientieren. Achten Sie dabei besonders darauf, ob Material, Einbau, Geländer und eine mögliche statische Prüfung jeweils einzeln ausgewiesen sind, da sich sonst zwei auf den ersten Blick ähnliche Angebote am Ende als kaum vergleichbar herausstellen.

Freitragende Treppe: Material und Kosten im Überblick

Für die Stufen selbst stehen vier gängige Materialien zur Auswahl: Holz, Naturstein, Beton und Stahl. Sie unterscheiden sich erheblich in Optik, Eigengewicht und den daraus resultierenden Anforderungen an die Wandstatik. Eine ausführliche Gegenüberstellung aller vier Varianten finden Sie im Beitrag Freitragende Treppe aus Holz, Granit, Beton & Stahl.

Preislich bewegt sich eine freitragende Treppe inklusive Material und Einbau meist zwischen 12.000 und 16.800 Euro, in aufwendigeren Ausführungen auch deutlich darüber. Damit liegt sie spürbar über einer Bolzen- oder Wangentreppe, da die aufwendige Einzelverankerung jeder Stufe entsprechend zu Buche schlägt. Eine vollständige Kostenaufschlüsselung nach Material, Stufenzahl und Zusatzkosten wie Geländer und Statiker finden Sie im Beitrag Was kostet eine freitragende Treppe?

Freitragende Treppe im Außenbereich und zum Selberbauen

Neben dem klassischen Einsatz im Innenbereich lässt sich das Konstruktionsprinzip unter bestimmten Voraussetzungen auch im Außenbereich umsetzen, etwa als schwebend wirkende Stufen zum Garteneingang. Die dortigen zusätzlichen Anforderungen an Witterungsbeständigkeit und Wandkonstruktion behandeln wir gesondert in einem eigenen, vertiefenden Beitrag.

Wer die Kosten senken möchte und über das nötige handwerkliche Geschick verfügt, kann außerdem über einen Bausatz zum Selbsteinbau nachdenken. Welche Bausatz-Systeme sich dafür eignen und worauf Sie dabei besonders achten sollten, behandelt der Beitrag Kragarmtreppe selber bauen: Bausatz-Systeme im Vergleich.

Häufig gestellte Fragen: Freitragende Treppe

Fazit

Eine freitragende Treppe überzeugt durch ihre schwebende Optik, mehr Lichtdurchlässigkeit und eine platzsparende Wirkung, verlangt dafür aber eine massive, statisch geeignete Wand und ein spürbar höheres Budget als eine Bolzen- oder Wangentreppe. Klären Sie deshalb möglichst frühzeitig mit einem erfahrenen Statiker, ob Ihre vorhandene Wand die Konstruktion überhaupt tatsächlich zulässt, bevor Sie sich endgültig auf ein bestimmtes Material festlegen. Die passenden Vertiefungen zu Material, Kosten und Unterkonstruktion finden Sie in den jeweils verlinkten Beiträgen.
