Treppe im Grundriss zeichnen: Symbole, Maße & Bauplan

Eine Treppe im Grundriss zeichnen bedeutet, den Verlauf, die Laufrichtung und die Stufenanzahl einer Treppe so darzustellen, dass jeder, der den Bauplan liest, sofort versteht, wie die Treppe später tatsächlich verläuft. Dafür gibt es feste Symbole und Darstellungsregeln, die sich über Jahrzehnte in der Bauzeichnung etabliert haben.

Dieser Ratgeber zeigt Ihnen, welche Symbole und Beschriftungen bei dieser Darstellung üblich sind und wie viel Platz eine gerade Treppe tatsächlich benötigt. Außerdem erfahren Sie, worauf Sie bei gewendelten Treppen und Podesttreppen besonders achten sollten.

Key Takeaways

– Ein Pfeil in Laufrichtung zeigt an, ob die Treppe im Grundriss nach oben oder unten führt, meist ergänzt um die Stufenanzahl wie „17 Stg“.

– Ab einer bestimmten Schnitthöhe wird die Treppe im Grundriss durch eine Bruchlinie „abgeschnitten“ dargestellt, damit sie sich nicht mit der darüberliegenden Etage überschneidet.

– Eine gerade Treppe benötigt eine Grundfläche aus Stufenanzahl mal Auftrittstiefe sowie der gewählten Laufbreite von mindestens 80 cm.

– Gewendelte Treppen und Podesttreppen sparen Lauflänge, benötigen dafür aber mehr Grundfläche in der Breite.

– Für die exakte Berechnung von Steigung, Auftritt und Stufenanzahl lohnt sich ergänzend ein Online-Treppenrechner.

Treppen im Grundriss zeichnen: Symbole und Darstellung nach DIN

In einem Bauplan wird eine Treppe nie einfach als durchgezogene Fläche dargestellt, sondern über eine Reihe genormter Symbole, die auf den ersten Blick erkennen lassen, wie die Treppe verläuft.

Die Pfeilrichtung

Der wichtigste Bestandteil ist der Laufpfeil: Eine Linie mit Pfeilspitze verläuft entlang der Treppenmitte und zeigt in die Richtung, in der die Treppe ansteigt. Am unteren Ende des Pfeils steht meist der Vermerk „AUF“, am oberen Ende gelegentlich „AB“, je nachdem, aus welcher Etage heraus die Zeichnung betrachtet wird. So erkennt jeder, der den Plan liest, sofort, ob er eine Treppe hinauf- oder hinabsteigt, ohne die Stufen einzeln zählen zu müssen.

Die Schnittdarstellung

Da eine Treppe mehrere Meter Höhe überwindet, würde eine vollständige Darstellung aller Stufen schnell unübersichtlich und würde sich mit der darüberliegenden Geschossebene überschneiden. Deshalb wird die Treppe ab einer bestimmten Schnitthöhe, meist etwa einen Meter über der vorderen Stufenkante, „abgeschnitten“ dargestellt. Diese Schnittstelle wird durch eine diagonale Bruchlinie gekennzeichnet, oberhalb deren die restlichen Stufen nicht mehr eingezeichnet werden.

Ein Grundriss ist im Kern ein horizontaler Schnitt durch das Gebäude in dieser Höhe, betrachtet von oben. Daraus folgt eine einfache Regel für die Linienart: Stufen, die unterhalb der Schnittebene liegen und damit tatsächlich sichtbar wären, werden mit durchgezogenen Linien gezeichnet. Stufen oberhalb der Schnittebene, die man von oben eigentlich gar nicht mehr sehen würde, aber zum Verständnis des Treppenverlaufs trotzdem mit abgebildet werden, erscheinen dagegen gestrichelt. Die grundlegenden Darstellungsregeln für Bauzeichnungen, zu denen auch diese Schnittkonvention zählt, sind in der Normenreihe DIN 1356 zusammengefasst; eine anschauliche Gegenüberstellung durchgezogener und gestrichelter Treppenlinien findet sich auch bei Grundriss-Butler.

Beschriftung und Stufenanzahl

Neben dem Laufpfeil gehört die Stufenanzahl zu den wichtigsten Angaben in dieser Darstellung. Sie wird meist in Kurzform direkt neben dem Pfeil notiert, etwa als „17 Stg“ für siebzehn Steigungen. Diese Angabe erlaubt es, die Treppe schon anhand des Grundrisses grob nachzurechnen und mit den Vorgaben aus DIN 18065 zu Steigung und Auftritt abzugleichen, ohne dass ein separater Schnittplan nötig wäre.

Maßstab und Detailgrad

Wie genau eine Treppe eingezeichnet wird, hängt stark vom Maßstab der jeweiligen Zeichnung ab. Im Baueingabeplan, der für den Bauantrag bei der Behörde eingereicht wird, ist üblicherweise ein Maßstab von 1:100 vorgeschrieben. Hier reichen der Laufpfeil, die Stufenanzahl und die grobe Laufrichtung aus, um den Behörden einen verständlichen Überblick zu geben. Für die eigentliche Bauausführung wird dagegen meist auf 1:50 vergrößert, teilweise für Details sogar auf 1:20 oder 1:10. Erst in diesem größeren Maßstab lassen sich einzelne Stufenkanten, die genaue Geländerbefestigung oder Materialübergänge sauber und maßhaltig darstellen. Wer selbst einen ersten Entwurf skizziert, sollte deshalb möglichst früh festlegen, für welchen Zweck die Zeichnung gedacht ist, da sich Detailgrad und Symbolwahl entsprechend unterscheiden. Eine gute Erläuterung der gängigen Maßstäbe im Wohnungsbau bietet auch der Beitrag „Der richtige Maßstab und wie man ihn wählt„.

Geländer und Handlauf im Grundriss

Handlauf und Geländer werden meist als einfache, dünne Linie parallel zur Treppenkontur dargestellt, oft mit einem kleinen Symbol für die Befestigungspunkte an der Wand. Bei offenen Treppen, die auf einer oder beiden Seiten frei stehen, wird diese Linie entsprechend nur dort eingezeichnet, wo tatsächlich ein Geländer vorgesehen ist.

Maße und Platzbedarf: Gerade Treppe im Grundriss

Der Platzbedarf einer geraden Treppe lässt sich vergleichsweise einfach ermitteln, da sich die Grundfläche direkt aus zwei Werten zusammensetzt. Die Anzahl der Stufen multipliziert mit der Auftrittstiefe ergibt die Lauflänge, und die gewählte nutzbare Laufbreite bestimmt die zweite Dimension.

Bei einer typischen Wohnhaustreppe mit 17 Steigungen und einer Auftrittstiefe von etwa 27 bis 29 cm ergibt sich eine Lauflänge von grob 4,6 bis 4,9 Metern. Die nutzbare Laufbreite muss laut DIN 18065 innerhalb einer Wohnung mindestens 80 cm betragen. In der Praxis wird sie aber häufig großzügiger mit 90 bis 100 cm geplant, damit größere Möbelstücke beim Umzug problemlos die Treppe passieren.

Ein häufiger Planungsfehler besteht darin, die Treppe zu mittig oder zu nah an einer tragenden Wand zu platzieren, ohne die spätere Möblierung des angrenzenden Flurs mitzudenken. Prüfen Sie deshalb frühzeitig, ob am oberen und unteren Treppenaustritt genügend Bewegungsfläche verbleibt, idealerweise mindestens die Breite der Treppe selbst, damit niemand direkt von der letzten Stufe in eine Wand oder Tür läuft.

Bei einem Einfamilienhaus mit begrenzter Grundfläche lohnt es sich, die Treppe möglichst früh im Entwurfsprozess festzulegen, da sie oft über zwei Geschosse hinweg denselben Platz beansprucht und dadurch die Raumaufteilung beider Etagen maßgeblich mitbestimmt. Eine nachträgliche Verschiebung der Treppe im fertigen Rohbau ist ungleich aufwendiger als eine Anpassung auf dem Papier.

Beispielrechnung für den Platzbedarf

Ein konkretes Zahlenbeispiel macht die Rechnung greifbar: Bei einer Geschosshöhe von 2,75 m und einer angestrebten Steigungshöhe von rund 17,2 cm ergeben sich 16 Steigungen. Da eine gerade Treppe stets einen Auftritt weniger hat als Steigungen, weil die oberste Steigung durch die Austrittsstufe des Obergeschosses gebildet wird, sind für die Lauflänge nur 15 Auftritte relevant. Bei einer Auftrittstiefe von 28 cm ergibt das eine Lauflänge von 15 mal 28 cm, also 4,20 m. Wird die Treppe mit einer Laufbreite von 100 cm geplant, ergibt sich eine reine Lauffläche von 4,20 m mal 1,00 m. Hinzu kommen an beiden Enden jeweils mindestens die eigene Breite als Bewegungsfläche, sodass für die gesamte Treppenanlage inklusive Austrittsflächen realistisch eher eine Länge von 5,5 bis 6 m eingeplant werden sollte.

Gewendelte Treppe im Grundriss darstellen

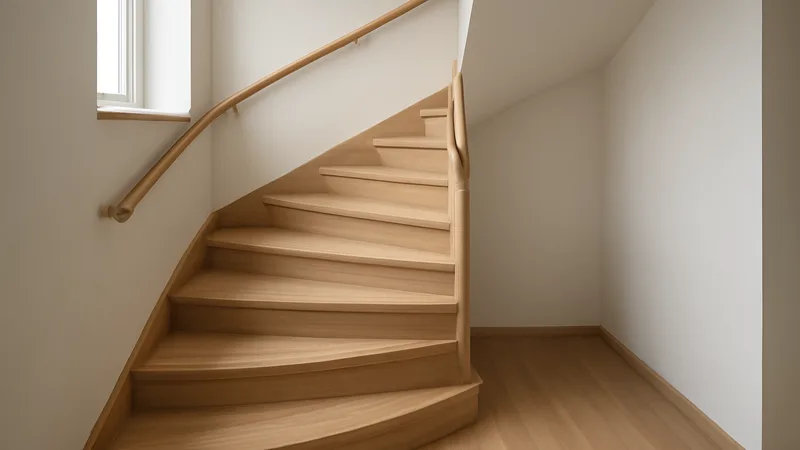

Anders als eine gerade Treppe verläuft eine gewendelte Treppe nicht in einer geraden Linie, sondern beschreibt eine Kurve oder mehrere Viertel- beziehungsweise Halbwendelungen. Das reduziert die benötigte Lauflänge erheblich, da sich die Treppe auf kleinerer Fläche um die eigene Achse dreht. Im Gegenzug benötigt sie dafür aber mehr Platz in der Breite als eine vergleichbare gerade Treppe.

Gewendelte Stufen werden als sich verjüngende Segmente dargestellt, deren Auftrittstiefe zur Innenseite der Wendelung hin abnimmt. Damit die Treppe trotzdem sicher begehbar bleibt, wird die Auftrittstiefe üblicherweise an einem festgelegten Messpunkt geprüft, meist etwa 15 cm von der engeren Innenkante entfernt. Dort müssen die Stufen ausreichend breit sein, um einen sicheren Tritt zu ermöglichen.

Die genaue Berechnung einer halbgewendelten oder viertelgewendelten Treppe, inklusive der exakten Aufteilung der Wendelstufen, ist deutlich komplexer als bei einer geraden Treppe und lässt sich im Rahmen dieses Ratgebers nur anreißen. Für eine detaillierte Berechnung von Steigung, Auftritt und Stufenaufteilung bei gewendelten Treppen empfiehlt sich der Beitrag zum Treppenrechner online, der die entsprechenden Formeln und ein Rechenwerkzeug bereitstellt.

Podesttreppe und U-Treppe im Grundriss

Eine Podesttreppe unterbricht den geraden oder gewendelten Treppenlauf durch ein Zwischenpodest, meist an der Stelle, an der die Treppe die Richtung wechselt. In der Zeichnung erscheint das Podest als durchgezogene Fläche ohne einzelne Stufen, oft mit einem eigenen Symbol für die volle Fläche gekennzeichnet, da hier kein Höhenunterschied innerhalb der Fläche selbst besteht.

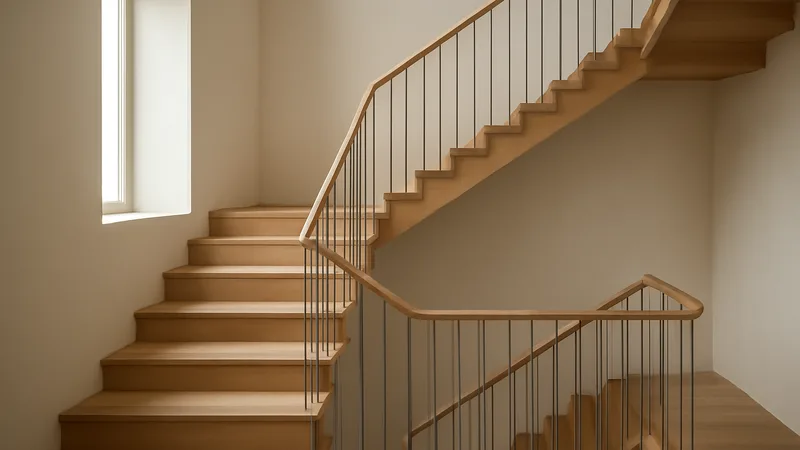

Eine besonders platzsparende Variante ist die U-Treppe, bei der zwei parallele Treppenläufe über ein Podest um 180 Grad miteinander verbunden werden. In der Zeichnung lässt sich eine U-Treppe gut daran erkennen, dass beide Läufe nebeneinander eingezeichnet sind und durch das Podest am oberen oder unteren Ende verbunden werden. Diese Bauform eignet sich besonders für Häuser mit begrenzter Grundfläche, da sie auf vergleichsweise kleinem Raum eine große Geschosshöhe überwindet.

Ein Beispiel aus der Praxis: Im Mai 2016 plante ich den Umbau eines Einfamilienhauses im Bremer Umland, bei dem eine neue U-Treppe zwischen Erd- und Obergeschoss in den Grundriss eingezeichnet werden sollte. Im Plan mit Maßstab 1:50 hatte ich bei einer Geschosshöhe von 2,72 m zunächst 16 Steigungen berechnet und die Laufbreite beider Läufe mit 90 cm festgelegt. Nach der ersten Vermaßung passte die Treppe rechnerisch sauber zwischen die vorhandenen Wände, und auch der obere Austritt vor einer Zimmertür schien ausreichend Platz zu bieten.

Erst als ich sämtliche Maße im Grundriss eintrug, zeigte sich, dass einer der beiden Läufe im oberen Bereich nur noch 74 cm vor dem Türblatt endete. Ich hatte bei der ersten Planung ausschließlich die Geometrie des Treppenauges berücksichtigt, nicht aber den Öffnungsradius der Tür selbst. Um das zu korrigieren, verschob ich die gesamte Treppe im Grundriss um 18 cm und ordnete die Fläche auf dem Zwischenpodest entsprechend neu an. Dadurch vergrößerte sich der Abstand vor der Tür auf 96 cm, während beide Läufe weiterhin ihre volle Laufbreite von 90 cm behielten. Zusätzlich prüfte ich die Stufenanzahl noch einmal im Abgleich zwischen Grundriss und Schnitt, da sich durch die Verschiebung leicht eine der Beschriftungen hätte verschieben können; am Ende stimmten beide Pläne exakt überein. Dieser Fall zeigt anschaulich, dass eine rechnerisch korrekte Treppe im Grundriss allein nicht ausreicht, wenn die Bewegungsflächen und Türanschläge an den Austrittspunkten nicht mitgeplant werden.

Da sich Podesttreppen inhaltlich stark von der reinen Laufrichtungs- und Stufendarstellung unterscheiden und eine eigene Typologie mit vielen Varianten bilden, finden Sie im Beitrag zur Podesttreppe eine ausführliche Übersicht zu Bauformen, Materialien und Kosten.

Deckenausschnitt und Treppenauge im Grundriss

Damit eine Treppe überhaupt vom Erdgeschoss ins Obergeschoss führen kann, muss die darüberliegende Geschossdecke an genau dieser Stelle unterbrochen werden. Dieser Deckenausschnitt, häufig auch als Treppenloch bezeichnet, wird im Grundriss des oberen Geschosses als eigene, klar umrandete Fläche eingezeichnet. Meist wird er zusätzlich schraffiert oder mit einer Kreuzschraffur markiert, um ihn von den massiven Deckenbereichen zu unterscheiden.

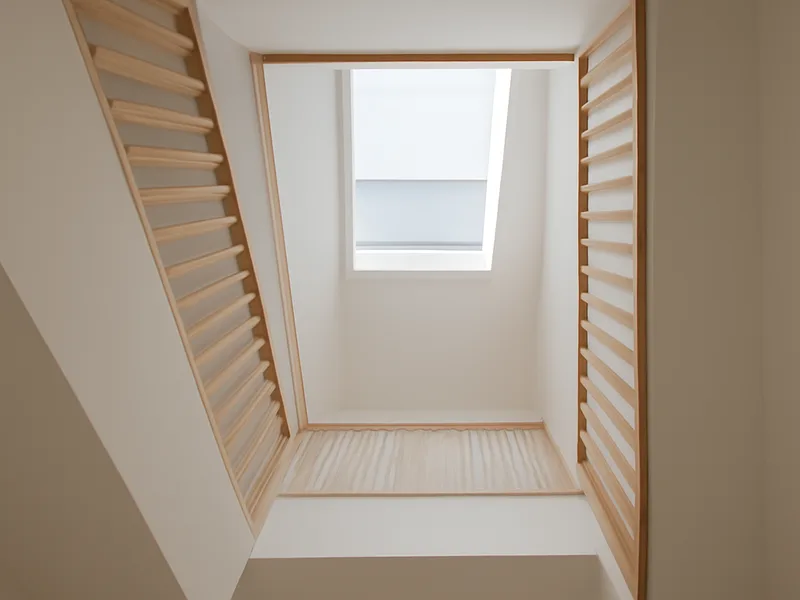

Bei zweiläufigen Treppen mit Podest oder bei U-Treppen entsteht zwischen den beiden Läufen häufig ein sogenanntes Treppenauge: ein schmaler, ungenutzter Zwischenraum, der sich über die gesamte Treppenhöhe zieht. Im Grundriss erscheint dieser Bereich als schmaler Streifen zwischen den beiden Laufrichtungspfeilen. Aus Sicherheitsgründen ist ein zu breites Treppenauge bei Wohngebäuden mit kleinen Kindern kritisch zu prüfen, da hier ein Sturz über mehrere Geschosse möglich wäre. In der Praxis wird es deshalb meist bewusst schmal gehalten oder ganz vermieden, indem die beiden Läufe direkt aneinander anschließen.

Häufige Fehler beim Zeichnen einer Treppe im Grundriss

Auch erfahrene Planer übersehen beim Einzeichnen einer Treppe gelegentlich Details, die später beim Bau zu Problemen führen. Besonders häufig treten folgende Fehler auf.

• Fehlende oder falsch platzierte Kopffreiheit: Wird nur der Grundriss betrachtet, ohne den Schnitt durch das Treppenhaus zu prüfen, bleibt leicht unbemerkt, dass ein Unterzug oder eine Deckenkante die nötige Kopffreiheit einschränkt. Die nach DIN 18065 vorgeschriebene Mindest-Durchgangshöhe von 2,00 m sollte dabei immer eingehalten werden, in der Praxis empfehlen sich sogar mindestens 2,10 m.
• Verwechslung von AUF und AB: Der Laufpfeil wird je nach betrachtetem Geschoss unterschiedlich beschriftet. Werden die Grundrisse einzelner Etagen nicht sorgfältig gegeneinander abgeglichen, entstehen bei mehrgeschossigen Gebäuden gelegentlich Widersprüche.
• Unstimmige Stufenanzahl zwischen Grundriss und Schnitt: Weicht die im Grundriss vermerkte Stufenanzahl von der im Schnittplan tatsächlich gezeichneten Anzahl ab, führt das auf der Baustelle zu unnötigen Nacharbeiten. Ein einfacher Abgleich beider Pläne vor Baubeginn beugt dem vor.
• Zu knapp bemessene Austrittsflächen: Die Lauflänge allein wird korrekt berechnet, die notwendige Bewegungsfläche am oberen und unteren Treppenende aber nicht mit eingeplant, sodass Türen oder Möbel später im Weg stehen.

Häufig gestellte Fragen zur Treppe im Grundriss

Fazit

Eine Treppe im Grundriss richtig zu zeichnen, ist keine Kunst, sondern folgt klaren, seit Langem etablierten Regeln: Laufpfeil, Schnittdarstellung und Stufenbeschriftung machen jeden Plan auf einen Blick verständlich. Ermitteln Sie den Platzbedarf frühzeitig anhand von Stufenanzahl, Auftrittstiefe und Laufbreite, und ziehen Sie bei gewendelten Treppen oder Podesttreppen die passenden Spezialartikel und Berechnungstools hinzu, bevor Sie die Treppe verbindlich in Ihren Bauplan einzeichnen.
